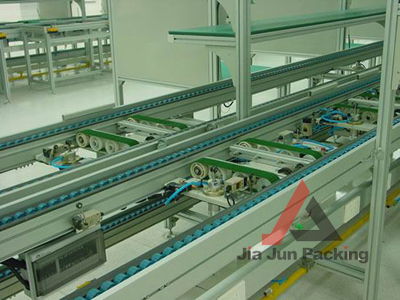

差速鏈流水線

技術參數

線體長度(L1) ：按客戶工藝需要選定

線體寬度(B) ：按客戶工藝需要選定

鏈條節距：50.8、100

單工位長度(L2)：按客戶工藝需要選定

工作面高度(H) ：750mm±25mm(推選值)

運行速度：V=0.5-15m/min(推薦：機械固定式、電磁調速式、變頻調速式)

運行方式：連續、節拍

輸送介質：平板鏈

適用范圍：機電、家電的產品裝配、輸送、調試

產品簡介

差速鏈流水線采用倍速鏈牽引，工裝板可以自由傳送，采用阻擋器定位使工件自由運動或停止，工件在兩端可以自動頂升，橫移過渡。還可以在線體上或線體旁安裝旋轉、專機、檢測設備、機械手等裝置。

差速鏈流水線特點

1. 鏈?zhǔn)搅魉€是以鏈條作為牽引和承載體輸送物料，鏈條可以采用普通的套筒滾子輸送鏈，也可采用其它各種特種鏈條；

2. 輸送能力大，可承載大的載荷；

3. 輸送速度準確穩定，能保證精確的同步輸送；

4. 易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送；

5. 可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠；

差速鏈流水線工程應用特點

差速鏈流水線采用DQ912鋁合金型材作為導軌，以三倍速鏈條為傳輸介質，電動、氣動控制相結合，整體運行處相對自由節拍狀態，廣泛應用于電視機、顯示器、儀器儀表、空調、燃?xì)饩?、摩托車配件、汽車配件等產品的裝配、調試及檢測作業。同時可與提升機或懸掛輸送線[1]、自動搬運機械手組成立體交叉的循環生產系統。

差速鏈流水線工程規格及參數

1、線體長度根據產品的裝配工藝編排計算得出；

2、線體高度為2M，其中工作面高度750±20mm可調；

3、線體寬度：1200mm，根據產品規格自由定；

4、線體配置：。1日光燈，2.電風扇，3.氣管配有快換節口，4.工藝圖板，5.工具箱配有220V電源插座，6.隔臺板；

差速鏈流水線原理說明

采用特制鋁合金型材作導軌，用增速鏈拖牽工裝板作為輸送介質。流水線采用組合式裝配模式，工位數可按工藝要求設定。工位配置有腳踏開關、電源插座、工位阻擋器、工藝圖板、照明等，線體上設有頂升平移機、頂升旋轉臺等，使整個流程達到自動化工作狀態。

應用領域

為礦泉水、果汁、飲料、白酒、啤酒、輸液瓶等產品研制，專用性強，性能穩定，包裝后產品緊固、美觀。

售后服務

服務承諾Service Promise
嘉俊包裝所售產品均為正品，如有任何問題可與我們客服人員聯系，我們會在第一時間跟您溝通處理。我們將爭取以低的價格、優的服務來滿足您較大的需求。
交貨、安裝調試期 Delivery, installation and commissioning stage
免費指派專門的售后服務人員，到達現場指導客戶安裝調試。
質保期 Warranty period
壹年。自驗收合格之日起計算;保修期內所有因質量或非自然磨損而導致的零件更換由我方負責免費更換;保修期內所有包括自然磨損及質量問題導致的修理免工時費。
運輸 Transport
貨物運輸及運輸安全由乙方負責，合同總價中已包含運保費。
包裝 Packing
整車發運，木制托盤，纏繞膜包裝。
卸貨及搬運 The unloading and handling
乙方負責卸貨，甲方安排人員及叉車協助卸貨。
安裝調試 Installation and commissioning
1、乙方應在設備發運前，以書面形式通知甲方：發貨日期、預計到貨日期、甲方需準備事宜等。
2、乙方安裝人員跟隨設備到達甲方安裝現場指導卸貨、免費進行設備安裝調試和甲方操作人員培訓。
3、甲方在現有條件下，應為乙方安裝調試提供幫助。甲方提供輔助工具協助安裝并提供一般工具。
4、乙方安裝人員在安裝期間嚴格遵守甲方工廠的相關規定，如需加班，應征得甲方書面同意。

培訓及售后服務 Training and after sale service
1）乙方負責設備的安裝調試，并對甲方操作管理人員進行操作和維修等培訓，并確保甲方操作人員能夠獨立、熟練的對設備進行操作和維修保養。
2) 甲方向乙方購買備件，乙方在需要時安排技術服務。乙方接到甲方要求提供服務的電話或傳真后，2小時內做出響應，96小時內派出合格的服務人員到達甲方設備使用現場。

技術標準 Technical standard
1. 乙方保證本合同所指明的設備其原材料符合國家標準，并且保證質量及遵守技術協議書中所定的工藝標準和參數，乙方提供質量保證書。
2. 乙方設備應嚴格按照甲乙雙方簽訂技術協議規定的要求制做。各方如需改動，均需征得對方的同意，并以出書面形式，雙方簽字確認。
3. 產品制造、安裝標準：見技術協議

溫馨提示Reminder
由于部分產品包裝更換較為頻繁，因此您收到的貨品有可能與圖片不完全一致，請您以收到的商品實物為準，同時我們會盡量做到及時更新，由此給您帶來不便多多諒解，謝謝！

包裝清單

隨機配件：工具箱1個 、說明書1本、合格證1張、大活動扳手1個、開口扳手8-10/13-15、17各1把、內六角扳手1套、主拉簧1個、切刀拉簧2個、切刀蓋拉簧2個（角邊機 KBG-50、KBH-50 不用）、保險絲各1個(按設備上實際安數配）、光電螺絲刀1把。
